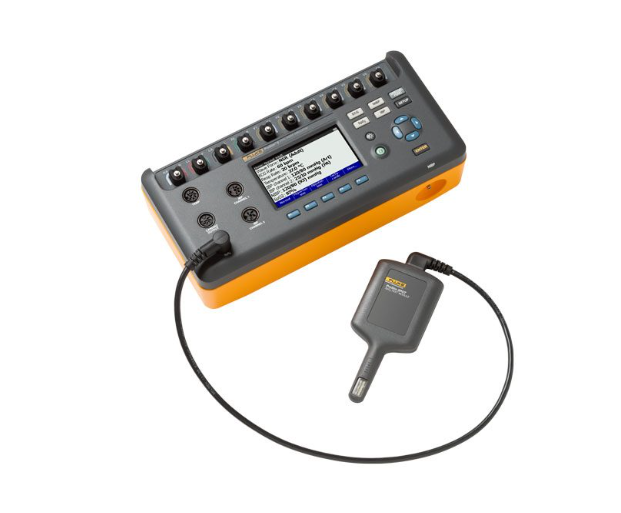

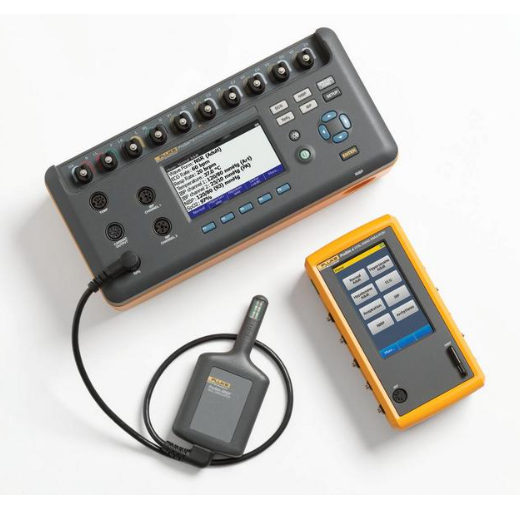

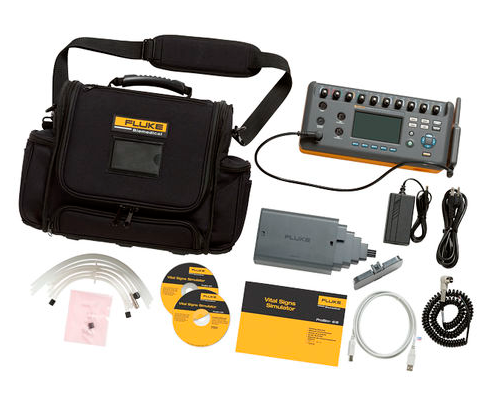

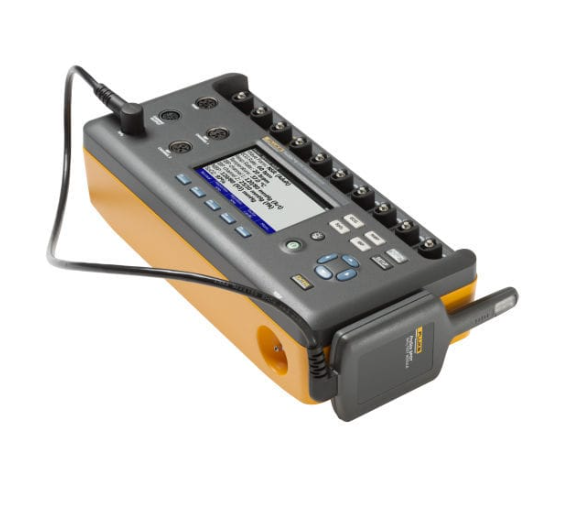

ProSim 8
Simulateur de signes vitaux

STIMULATEUR MULTIPARAMETRIQUE

Caractéristiques techniques

Le simulateur de signes vitaux ProSim 8 8-en-1 permet de réaliser des tests de maintenance préventive (MP) rapides et complets pour tout votre parc de moniteurs individuels.

Conçu pour vous permettre d’assurer la maintenance de façon mobile, en vous déplaçant d’un endroit à un autre, en quelques minutes seulement, ce simulateur multifonction propose les tests ECG (notamment ECG fœtal et arythmies), respiratoire, de température, de PAI, de débit cardiaque/cathétérisme cardiaque, de PNI et SpO2 et est capable de simuler des signaux
Rainbow à longueurs d’onde multiples.

Le simulateur de patient ProSim 8, qui dispose d’électrodes ECG spéciales à connexion permanente pour des branchements de dérivation sûrs, d’impulsions à synchronisation physiologique pour l’ensemble des paramètres et de réglages prédéfinis et séquences automatiques personnalisables intégrés pour chaque patient, permet de procéder à des tests de moniteur complets exceptionnellement rapides et aisés.

Du fait de la compatibilité du lecteur de code-barres et de l’interface sans fil avec le PC, de l’impression directe, du transfert et de la communication de données, sans oublier les technologies incorporées avancées et le fonctionnement assuré, les performances du parc de moniteurs individuels sont considérées comme fiables et les vérifications réglementaires sont réussies haut
la main

Principales fonctions

• Appareil de tests de moniteur complets tout-en-un 80 % plus petit et pesant 7,7 kilos de moins que les systèmes antérieurs
• Simulateur multifonction 8-en-1 offrant les tests ECG (notamment ECG fœtal et arythmies), respiratoire, de température, de PAI, de débit cardiaque/cathétérisme cardiaque, de PNI, SpO2
et imitant des signaux Rainbow à longueurs d’onde multiples
• Électrodes ECG à connexion permanente garantissant des raccords par adaptateur ECG avec connecteur à boutons-pression et branchements de dérivation faciles et sûrs
• Courbe R SpO2 personnalisée pour tests précis des dispositifs oxymétriques de dernière génération et à venir
• Tests de linéarité de la pression statique
• Simulation PNI reproductible pour tests de répétabilité de la pression dynamique
• Impulsions à synchronisation physiologique pour l’ensemble des paramètres
• Lecture de code-barres et fonction de capture et d’impression de données directes
• Réglages prédéfinis et séquences automatiques incorporés personnalisables pour chaque patient en vue de tests rapides et simples
• Interface utilisateur multilingue permettant le choix de la langue
• Batterie à longue durée de vie intégrée, facilement remplaçable
• Logiciel d’interface avec le PC fourni en option comprenant des procédures et listes de contrôle personnalisables destinées à se substituer à la documentation de service papier volumineuse et fonction de capture/stockage de données automatisés
• Communication sans fil pour contrôle distant de l’appareil depuis le PC, combinée à un transfert des données et à des notifications réglementaires automatiques

Spécifications
Spécifications générales
Température:

En fonctionnement 10 °C à 40 °C
En stockage-20 °C à +60 °C
Humidité: 10 % à 90 % sans condensation
Altitude: 3 000 mètres
Dimensions (L x l x H): 14,5 cm x 30,2 cm x 8,6 cm
Écran: LCD couleur
Communication:

Port en amont pour périphérique USB: Connecteur Mini-B pour commande à partir d’un ordinateur
Port du contrôleur hôte USB: Type A, sortie 5 V, charge max. de 0,5 A. Port de clavier, lecteur de code-barres et imprimante
Sans fil: IEEE 82.15.4 pour commande à partir d’un ordinateur
Alimentation: Batterie rechargeable au lithium-ion
Chargeur de batterie: 100 V à 240 V en entrée, 15 V/2 A en sortie. Pour des performances optimales, il est conseillé de brancher le chargeur de batterie sur une prise CC avec mise à la terre.
Durée de vie de la batterie: 9 heures (minimum), soit généralement 100 cycles de test PNI
Poids: 1,87 kg
Normes de sécurité: IEC / EN 61010-1 3e édition, Degré de pollution 2 Certifications CE, CSA, C-TICK N10140, RoHS
Compatibilité: électromagnétique (CEM): CEI 61326-1:2006

Spécifications détaillées
Forme d’onde pour rythme sinusal normal
ECG de référence: Les amplitudes ECG indiquées s’appliquent à la dérivation II (étalonnage), entre la valeur de référence et le pic de l’onde R. Les
amplitudes de toutes les autres dérivations sont proportionnelles.
Rythme sinusal normal: Configuration à 12 dérivations avec sorties indépendantes pour la jambe gauche (JG). Sortie vers 10 connecteurs femelles ECG
universels, avec code couleur pour normes AHA et CEI
Débit haut niveau: 0,2 V/mV ± 5 % de la valeur d’amplitude ECG disponible sur un connecteur BNC
Amplitude: 0,05 mV à 0,5 mV (incréments de 0,05 mV) ; 0,5 mV à 5 mV (incréments de 0,25 mV)
Précision de l’amplitude: ± (2 % par rapport au réglage + 0,05 mV)
Fréquence ECG: 10 BPM à 360 BPM par incréments de 1 BPM
Précision de la fréquence: ± 1 % par rapport au réglage
Sélection de la forme d’onde de l’ECG: Durée des complexes QRS chez l’adulte (80 ms) ou l’enfant (40 ms)
Élévation du segment ST Mode adulte uniquement: -0,8 mV à +0,8 mV (incréments de 0,1 mV).
Étapes supplémentaires : +0,05 mV et -0,05 mV
Démarrage par défaut: 60 BPM, 1 mV, complexes QRS chez l’adulte et élévation du segment ST égale à 0 mV

Signal du pacemaker
Impulsion électrique:

Amplitude: 0 (inactif), ±2, ±4, ±6, ±8, ±10, ±12, ±14, ±16, ±18, ±20, ±50, ±100, ±200, ±500 et ±700 mV pour la dérivation II (dérivation de référence)
Précision: Dérivation de référence II : ± (5 % par rapport au réglage + 0,2 mV)
Toutes les autres dérivations : ± (10 % par rapport au réglage + 0,4 mV)
Largeur d’impulsion du pacemaker: 0,1 ms, 0,2 ms, 0,5 ms, 1 ms et 2 ms ± 5 %
Arythmies corrigées par pacemaker
Atrial 80 BPM
Asynchrone 75 BPM
À la demande avec battements sinusaux fréquents
À la demande avec battements sinusaux rares
Auriculo-ventriculaire séquentiel
Non-capture (une fois)
Non-fonction
Démarrage par défaut: Amplitude de 5 mV, largeur de 1 ms, forme d’onde de l’activité atriale

Arythmie
RSN de référence: 80 BPM
Foyer extrasystolique: Foyer gauche, délai normal (sauf spécification contraire)
Arythmie supraventriculaire

Fibrillation auriculaire (grossière ou fine) ; flutter auriculaire ; arythmie sinusale ; repos compensateur (une fois) ; tachycardie atriale ; tachycardie auriculaire paroxystique ; rythme nodal et tachycardie supraventriculaire
Arythmie précoce

Contraction auriculaire prématurée ; contraction nodale prématurée ; ESV1 ventricule gauche ; ESV1 ventricule gauche, précoce ; ESV1 ventricule gauche, R sur T ; ESV2 ventricule droit ; ESV2 ventricule droit, précoce ; ESV2 ventricule droit, R sur T et ESV multifocales
Arythmie ventriculaire

6, 12 ou 24 ESV par minute ; ESV multifocales fréquentes ; bigéminisme ; trigéminisme ; ESV multiples (cycle unique de 2, 5 ou 11 ESV) ; tachycardie monoventriculaire (120 à 300 BPM
par incréments de 5 BPM) ; tachycardie biventriculaire (5 types) ; fibrillation ventriculaire (grossière ou fine) et asystole
Anomalie de transmission

Bloc cardiaque de premier, deuxième ou troisième degré, et bloc de branche droit ou gauche
Technique spécialisée de réanimation cardio-respiratoire (ACLS)
– Rythmes d’arrêt sans pouls choquables: Fibrillation ventriculaire (grossière), fibrillation ventriculaire (fine), tachycardie ventriculaire polymorphe instable
– Rythmes d’arrêt sans pouls non choquables: Asystole
– Bradycardie symptomatique Bradycardie sinusale (< 60 BPM):
Bloc AV de 2e degré, type Mobitz I
Bloc AV de 2e degré, type Mobitz II
Bloc AV de 3e degré/complet
Bloc de branche droit
Bloc de branche gauche

Technique spécialisée de réanimation cardio-respiratoire (ACLS) (suite)
– Tachycardie symptomatique : tachycardie à complexes QRS fins (< 0,12 seconde) régulière
Tachycardie sinusale > 150 BPM
Tachycardie supraventriculaire
– Tachycardie symptomatique : tachycardie à complexes QRS larges (≥ 0,12 seconde) régulière
Tachycardie sinusale > 150 BPM
Tachycardie supraventriculaire (TSV) avec aberration
– Tachycardie irrégulière: Fibrillation auriculaire (grossière et fine), flutter auriculaire, tachycardie ventriculaire monomorphe instable (120 BPM à 300 BPM), torsade de pointes/tachycardie ventriculaire polymorphe (intervalle QT long)

Tests des performances d’ECG
Amplitude: 0,05 mV à 0,5 mV (incréments de 0,05 mV)
0,5 mV à 5 mV (incréments de 0,25 mV)
Onde de pouls: 30 BPM, 60 BPM avec largeur d’impulsion de 60 ms
Onde carrée: 0,125 Hz, 2 Hz, 2,5 Hz
Onde triangulaire: 0,125 Hz, 2 Hz, 2,5 Hz
Onde sinusoïdale: 0,05 Hz, 0,5 Hz, 1,2 Hz, 5 Hz, 10 Hz, 25 Hz, 30 Hz, 40 Hz, 50 Hz, 60 Hz, 100 Hz et 150 Hz
Détection de l’onde: R Forme d’onde Impulsion triangulaire
Fréquence: 30 BPM, 60 BPM, 80 BPM, 120 BPM, 200 BPM et 250 BPM
Largeur 8 ms à 20 ms par incréments de 2 ms et 20 ms à 200 ms par incréments de 10 ms
Précision de la largeur ± (1 % par rapport au réglage + 1 ms)
Détection des complexes QRS: Largeur 8 ms à 20 ms par incréments de 2 ms et 20 ms à 200 ms par incréments de 10 ms
Précision de la largeur ± (1 % par rapport au réglage + 1 ms)
Fréquence 30 BPM, 60 BPM, 80 BPM, 120 BPM, 200 BPM et 250 BPM
Trajet ascendant de l’onde R Amplitude de 0,875, 0,4375 x largeur
Trajet descendant de l’onde R Amplitude totale, 0,5 x largeur
Trajet ascendant de l’onde S Amplitude de 0,125, 0,0625 x largeur
Rejet de l’onde T ample: Forme d’onde: Intervalle QT de 350 ms
Largeur d’onde T de 180 ms
Demi-onde sinusoïdale en forme d’onde T
Amplitude: 0 % à 150 % de l’amplitude de la dérivation de référence par incréments de 10 %
Fréquence: 80 BPM
Précision de la fréquence: ± 1 % par rapport au réglage
Précision de l’amplitude: ± (2 % par rapport au réglage + 0,05 mV)
Artefact ECG
Type: 50 Hz, 60 Hz, musculaire, déviation de référence, respiratoire
Taille: 25 %, 50 %, 100 % de l’onde R sinusoïdale normale pour chaque dérivation
Sélection de dérivation(s): Toutes, BD, JG, BG, V1, V2, V3, V4, V5, V6

ECG du fœtus/de la mère
Fréquence cardiaque du fœtus (fixe): 60 BPM à 240 BPM par incréments de 1 BPM
Fréquence cardiaque du fœtus (PIU): 140 BPM au début, puis variable suivant la pression
Formes d’onde de pression intrautérine (PIU): Décélération uniforme, décélération précoce, décélération tardive et accélération uniforme
Durée de l’onde: 90 secondes, courbe de pression en cloche, de 0 mmHg à 90 mmHg avec retour à 0
Temps de PIU: 2 min, 3 min ou 5 minutes (pression manuelle)
Réglages par défaut: Fréquence cardiaque fœtale de 120 BPM, onde de décélération uniforme, réglage manuel
Pression artérielle invasive (PAI)
Canaux: 2 canaux avec paramètres pouvant être définis à l’identique, chacun isolé électriquement des autres signaux
Impédance d’entrée/de sortie: 300 Ω ±10 %
Gamme d’entrée de l’excitateur: 2 à 16 V (max.)
Gamme de fréquence d’entrée de l’excitateur: CC, jusqu’à 5 000 Hz
Sensibilité du capteur de pression: 5 (par défaut) ou 40 µV/V/mmHg
Précision de la pression: ± (1 % par rapport au réglage + 1 mmHg)
Pression statique: -10 à +300 mmHg par incréments de 1 mmHg
Unités de pression: mmHg ou kPa
Formes d’onde dynamiques: Types (pressions par défaut) Artérielle (120/80):
Artère radiale (120/80)
Ventricule gauche (120/00)
Ventricule droit (25/00)
Artère pulmonaire (25/10)
Capillaire bloquée (10/2)
Atrium droit (pression veineuse centrale, PVC) (15/10)
Variabilité de la pression: Pressions systolique et diastolique distinctement variables par incréments de 1 mmHg
Séquence de Swan-Ganz: Atrium droit, ventricule droit (VD), artère pulmonaire (AP), pression capillaire bloquée (PCB)
Cathétérisme cardiaque: Chambres: Valvules sigmoïde, pulmonaire et mitrale
Artefact respiratoire Artère, artère radiale et ventricule gauche: 5 % à 10 % de multiplication
Autre: 5 mmHg ou 10 mmHg
Sortie: PA Connecteur DIN circulaire à 5 broches
Démarrage: par défaut 0 mmHg
Respiration
Fréquence: 0 (INACTIF), 10 BrPM à 150 BrPM par incréments de 1 BrPM
Ondes: Normale ou ventilée
Rapport (inspiration:expiration): Normale 1:1, 1:2, 1:3, 1:4, 1:5
Ventilée 1:1

Variations d’impédance: (Δ Ω) 0 Ω à 1 Ω par incréments de 0,05 Ω et 1 Ω à 5 Ω par incréments de 0,25 Ω
Tolérance de précision: ± (3 % par rapport au réglage + 0,05 Ω)
Valeur de référence: 500 Ω, 1 000 Ω (par défaut), 1 500 Ω, 2 000 Ω, dérivations I, II et III
Précision de référence: ±5 %
Dérivation respiratoire: Bras gauche ou jambe gauche (par défaut)
Sélection de la période d’apnée: 12 s, 22 s ou 32 s (événements ponctuels) ou apnée continue (apnée ACTIVE = respiration INACTIVE)
Démarrage par défaut: 20 BrPM, tolérance de 1 Ω
Température
Température: 30 °C à 42 °C par incréments de 0,5 °C
Précision: ±0,4 °C
Compatibilité: Séries 400 et 700 de Yellow Springs, Inc. (YSI)
Sortie: Connecteur DIN circulaire à 4 broches
Débit cardiaque
Type de cathéter: Baxter Edwards, 93a-131-7f
Coefficient d’étalonnage: 0,542 (injection à 0 °C), 0,595 (injection à 24 °C)
Température du sang: 36 °C à 38 °C ± 2 % par incréments de 1 °C
Volume injecté: 10 cc
Température d’injection: 0 °C ou 24 °C
Débit cardiaque: 2,5, 5 ou 10 litres par minute ± 7,5 %
Courbe d’injection incorrecte: Forme d’onde disponible pour la simulation
Courbe de shunt gauche-droit: Forme d’onde disponible pour la simulation
Onde de pouls: 1,5 ° pour 1 seconde
Connecteur DIN: circulaire à 7 broches
Démarrage par défaut: 5 litres par minute, injection à 0 °C, température du sang : 37 °C
Pression artérielle non invasive (PNI)
Unités de pression: mmHg ou kPa
Manomètre (appareil de mesure de pression)
Gamme: 10 mmHg à 400 mmHg

Résolution: 0,1 mmHg
Précision: ± (0,5 % par rapport à la valeur affichée + 0,5 mmHg)
Source de pression: Plage de pression cible: 20 mmHg à 400 mmHg
Résolution: 1 mmHg
Simulations PNI Pouls: 2 mmHg max. dans un système PNI 500 ml
Volume d’air déplacé: 1,25 ml max.
Simulations (systolique/diastolique [PAM]):
Adulte : 60/30 (40), 80/50 (60), 100/65 (77), 120/80 (93), 150/100 (117), 200/150 (167) et 255/195 (215)
Nouveau-né : 35/15 (22), 60/30 (40), 80/50 (60), 100/65 (77), 120/80 (93) et 150/100
Variabilité de la pression : pressions systolique et diastolique variables de 1 mmHg

Répétabilité Plage de ±2 mmHg (à l’ampleur de pouls maximale indépendamment de l’appareil contrôlé)
Synchronisation : fréquences cardiaques avec rythme sinusal normal : 30 BPM à 240 BPM
Fréquence maximale à 1 ml : 240 BPM, obtenue par impulsions jusqu’à 1 ml
Fréquence maximale à 1,25 ml : 180 BPM
Synchronisation : arythmies: Contraction auriculaire prématurée, extrasystole ventriculaire (ESV), fibrillation auriculaire et repos compensateur
Essai d’étanchéité: Pression cible 20 mmHg à 400 mmHg
Temps écoulé 0:30 min à 5:00 min : secondes par incréments de 30 secondes
Taux de fuite 0 mmHg/minute à 200 mmHg/minute
Plage du test de limitation de pression: 100 à 400 mmHg
Simulations SpO2 (facultatives)
% O2
Gamme: 30 % à 100 %
Résolution: 1 %
Précision du % O2
Avec courbe R du fabricant de l’oxymètre:
Saturation dans la plage spécifique de l’appareil contrôlé : ± (1 chiffre + précision donnée pour l’appareil)
Saturation en dehors de la plage spécifique de l’appareil contrôlé : monotone sans indication de la précision
Avec courbes R de Fluke Biomedical:
91 % à 100 % ± (3 chiffres + précision donnée pour l’appareil contrôlé)
81 % à 90 % ± (5 chiffres + précision donnée pour l’appareil contrôlé)
71 % à 80 % ± (7 chiffres + précision donnée pour l’appareil contrôlé)
Saturation monotone inférieure à 7 % sans indication de la précision
Fréquence cardiaque: 30 BPM à 300 BPM par incréments de 1 BPM. Simulation SpO2

synchronisée avec la fréquence ECG retardée de 150 ms.
Transmission : rapport courant du détecteur/courant DEL exprimé en parties par million (ppm)
Gamme: 0 ppm à 300 ppm
Résolution: 0,01 ppm
Précision: +50 %/-30 % pour les moniteurs compatibles, pas d’indication pour les autres. Choisie en fonction de la taille et de la couleur du doigt : gros doigt noir, doigt moyen, doigt fin et clair, pied de nouveau-né.

Perfusion: Gamme: 0 % à 20 %
Résolution: 0.01 %
Artefact: Respiration Gamme : 0 % à 5 % de transmission:
Résolution : 1 %
Fréquence : tous les paramètres de simulation de respiration ProSim
Lumière d’ambiance: Gamme : 0 à 5 fois la lumière transmise
Résolution : 1X
Fréquence : CC, 50 Hz, 60 Hz et 1 kHz à 10 kHz par incréments de 1 kHz
Technologie Masimo Rainbow: Simulation de la technologie Masimo Rainbow à l’aide d’un adaptateur fourni en option par Masimo permettant de simuler deux longueurs
d’onde ProSim afin de tester le système à longueurs d’onde multiples Rainbow
Produits du fabricant compatibles:
Avec la courbe R du fabricant: Nellcor, Masimo, Nonin et Nihon Khoden
Avec la courbe R de Fluke: Mindray, GE-Ohmeda, Philips/HP et BC

Simulations prédéfinies
Sain
Hypertendu
Hypotendu
Tachycardique
Bradycardique
Crise cardiaque
Asystole
Séquences automatiques (par défaut)
Séquence des tests de moniteur
Séquence de formation médicale
Séquence de tests de l’oxymètre
Séquence d’insuffisance cardiaque
Séquence d’arythmie
Séquence d’exercice
Séquence respiratoire
Séquence de tests PNI
Séquence de tests PAI
Séquence de température

Modèles/descriptions
ProSim 8 / Simulateur de signes vitaux ProSim 8
ProSim SPOT / Simulateur ProSim SpO2
ProSim RAINBOW / Sonde ProSim Rainbow
Accessoires standard
Manuel d’utilisation sur CD / Manuel d’utilisation du ProSim 6/8
Manuel de prise en main / Manuel de prise en main du ProSim 6/8
BPPS68 / Batterie pour ProSim 6/8
Faisceau de câbles / Câble USB
3010-0048FG / Câble pour PAI sans terminaison
CCPS68 / Mallette de transport pour ProSim 6/8
5215-0268FG / Entretoises de mandrin pour brassard adulte
5215-0269FG / Blocs-espaceurs de mandrin pour brassard adulte
5027-0203FG / Mandrin pour brassard nouveau-né
2780003FG / Jeu de raccords pour brassard pour PNI
CD de démo Ansur / CD-ROM de démonstration Ansur
Alimentation et cordon d’alimentation
Accessoires en option
3010-0289FG / Kit de mesure du débit cardiaque CI-3
Mini-DIN/DIN PAI / Adaptateur mini-DIN/DIN pour PAI
NIBP500C / Chambre d’essais PNI de 500 ml
ANSUR PROSIM 8 / Plug-in ProSim 8 pour le logiciel
de test Ansur
Kits de câblage
Kit d’accessoires PS8 / Kit d’accessoires pour ProSim 8 incluant un adaptateur mini-DIN/DIN, un câble pour PAI HP/Philips Intellivue, un câble pour PAI GE
Marquette Eagle/Dash/Solar, un câble pour PAI Welch
Allyn Propaq/SpaceLabs Ultraview, un dongle sans fil
USB, un câble de température série YSI400, un câble de température série YSI700, un kit de mesure du débit cardiaque CI-3 et une batterie
Câbles HP/Phi PS8 / Jeu de câbles HP/Philips Intellivue
Câbles GE PS8 / Jeu de câbles GE Marquette Eagle/Dash/Solar
Câbles SpaceL PS8 / Jeu de câbles SpaceLabs Ultraview pour ProSim 8
Câbles WA/Pro PS8 / Jeu de câbles Welch Allyn/Propaq
Câbles Drager PS8 / Jeu de câbles Drager Infinity
Câbles NK PS8 / Jeu de câbles Nihon Kohden pour ProSim 8
Câbles pour pression artérielle
3010-0076 BCI International TK-1 (6M)
3010-0076 Criticare Systems Inc. (1100) TK-1 (6M)
3010-0076 Critikon (Dinamap Plus) TK-1 (6M)
3010-0103 Datascope DS-1 (6F)
3010-0584 Datex (AS/3, CS/3, Compact, Cardio Cap II, Critical Care, Light) DX-1 (10F)
3010-0307 Fakuda Denshi (série DS3300) FD-2 (12M)
3010-0368 GE Marquette Medical Corametrics (115, 116, 142, 145, 556) CM-3 (Nicolet rond – 12M)
3010-0104 GE Marquette Medical (PPG/E pour M DR) EM-1 (6F)
3010-0122 GE Marquette Medical (séries 7000 et TRAM-AR seulement) MQ-2 (8M rond)
3010-0357 GE Marquette Medical (Dash, Eagle, Solar, Tram et MacLab) MQ-3 (rectangulaire – 11M) Simulateur de signes vitaux ProSim 8
3010-0110 Hewlett Packard/Philips (78-300, 78-500, 78-800, Merlin/Viridia/Omnicare (Le module de PAI HP/Philips M1006B présente une sensibilité de 5 uV/V/ mmHg uniquement. Le câble HP-3 doit être choisi pour cette application.) HP-3 (12M 5 μV)
3010-0111 Hewlett Packard/Philips (78-300, 78-500,
78-800, Merlin/Viridia/Omnicare) HP-4 (12M 40 μV)
3010-0370 Hewlett Packard/Philips (8040A, M1350A) HP-8 (pression intrautérine uniquement – 12M 40 μV)
3010-0076 Invivo Research TK-1 (6M)
3010-0076 Ivy Biomedical (séries 400 et 700) TK-1 (6M)
3010-0116 Medical Data Electronics (série Escort) PC-1 (6M)
3010-0115 Mennen Medical (série Horizon) MM-1 (6M)
3010-0208 Nihon Kohden NK-1 (6M)
3010-0076 North American Drager (Vitalert 2000) TK-1 (6M)
3010-0116 Physio Control (série VSM) PC-1 (6M)
3010-0076 Protocol System (série Propaq) TK-1 (6M)
3010-0584 Puritan Bennett PB 240 DX-1 (10F)
3010-0248 Quinton (série Q Cath) QM-1 (6M)
3010-0114 Siemens (série SIRECUST) [SM-1 et adaptateur pour capteur de pression Siemens Medical (3368-383-E530U) utilisés pour exécuter un canal de PAI unique sur les moniteurs séries Siemens Medical SC6000 et SC9000] SM-1 (10M)
3010-0366 Siemens (Micor/Mingo) SM-3 (15M)
3010-0076 SpaceLabs (séries 1050, 1700 et PCMS) (adaptateurs SpaceLabs 700-0028-00 et 0120- 055100 avec TK-1 employés pour les tests du nouveau module de commande UltraView) TK-1 (6M)
3010-0048FG Câble sans terminaison universel UU-1 (connecteur DIN 5 broches à l’une des extrémités)
3010-0104 Witt Biomedical EM-1 (6F) DIN PB IBP Câble pour PAI série PB de Schiller (connecteur DIN 5M)

Câbles de température
3010-0193 Câble UT-2 standard 6,35 mm pour prise téléphonique (compatible avec la série YSI 700 – 3 conducteurs)
3010-0290 Câble sans terminaison UT-3 (connecteur DIN à l’une des extrémités)

UT-4 Câble UT-4 discret 6,35 mm pour prisetéléphonique (compatible avec la série YSI 400 – 2 conducteurs)
3010-0285 Adaptateur de température HPT-2 (Hewlett Packard) (2 broches, employé avec un câble UT-1 pour les moniteurs HP)

Adaptateurs de bain/d’injection pour mesure du débit cardiaque
3010-0289FG Faisceau de câbles CI-3
2719-0153FG Connecteur universel
3010-0284 Adaptateur pour mesure du débit cardiaque COA-1 (Hewlett Packard) (adaptateur HPT-2 également requis en cas de simulation du débit cardiaque sur des systèmes de surveillance patient HP)
3010-0285 Adaptateur de température HPT-2 (Hewlett Packard) (2 broches) (adaptateur COA-1 également requis en cas de simulation du débit cardiaque sur des systèmes de surveillance patient HP)
