PS410 Simulateur de patient

Données techniques

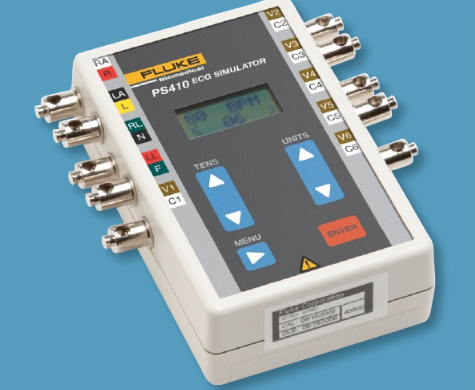

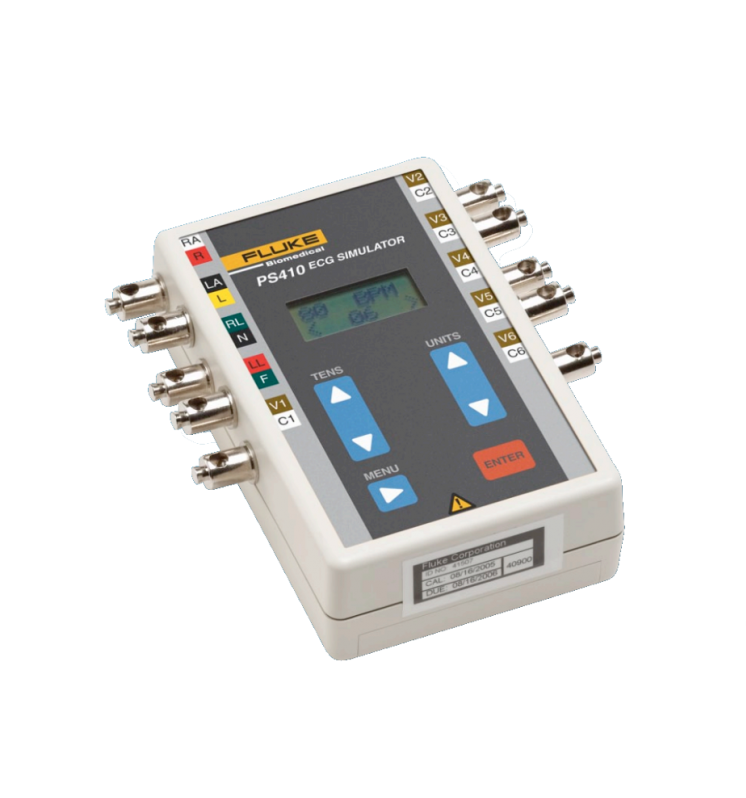

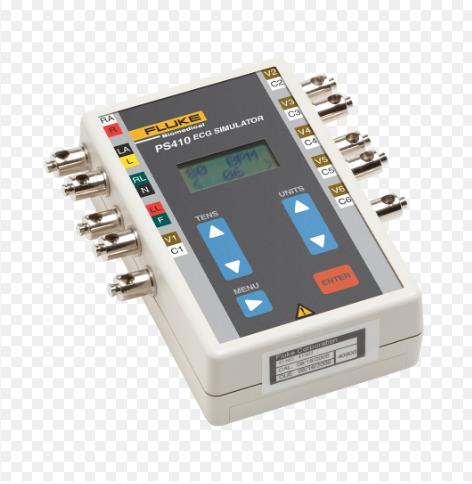

Le PS410 est un simulateur compact hautes performances pour les tests de surveillance des patients.

Cet appareil portable simule une gamme complète de rythmes cardiaques et une grande variété d’ECG.

Il inclut la simulation d’un stimulateur cardiaque, 35 sélections d’arythmies et des rythmes sinusaux normaux adultes et pédiatriques.

Suffisamment compact pour tenir dans une poche, le PS410 pèse moins de 450 g et est facile à utiliser.

Les techniciens connectent simplement le simulateur à l’appareil testé et utilisent le clavier du PS410 pour saisir les codes prédéfinis.

Le simulateur transmet ensuite les simulations prédéfinies sélectionnées à l’appareil.

Principales caractéristiques

• Portable

• Simulation d’ECG 12 dérivations

• 12 sélections d’arythmie

• Prises ECG universelles

• Séquençage automatique des courbes de performance

• Fonctionnement sur batterie

• Kit PS410/DPM1B avec étui de transport personnalisé pour un test rapide du moniteur patient ECG/PNI

Spécifications

Rythme sinusal normal (12 dérivations avec sorties indépendantes référencées au RL)

Fréquence normale : 80 bpm

Fréquences sélectionnables : 30, 40, 60, 80, 100, 120, 140, 160, 180, 200, 220, 240, 260, 280 et 300 bpm

Précision : ± 1 %

Impédance de sortie : 940 Ω entre les dérivations

Amplitudes ECG : 0,5, 1 et 2 mV

Précision d’amplitude : ± 2 %, dérivation 2

Sortie haut niveau : 1 000 x, dérivation 2

Courbe ECG adulte ou pédiatrique

Performances ECG (dérivation II)

Onde carrée: 2 et 0,125 Hz

Pouls: 30, 60 et 120 BPM ;

largeur d’impulsion: 60 ms

Ondes sinusoïdales: 0,5, 5, 10, 40, 50 et 60 Hz (amplitude 1 mV uniquement, dérivation II)

Onde triangulaire: 2 Hz

Analyse du segment ST

Élévation ou dépression : 0,6 mV à 6 mV par paliers de 0,2 mV

Pacemaker

Rythme du stimulateur cardiaque

Stimulateur cardiaque non capturé

Stimulateur cardiaque non fonctionnel

Stimulateur cardiaque à la demande avec sinus occasionnel

Stimulateur cardiaque à la demande avec sinus fréquent

Séquentiel AV

Sélections d’artefacts

Artefact de 50 Hz

Artefact de 60 Hz

Artefact musculaire

Artefact de base

Artefact respiratoire

Sélections d’arythmie

ESV1 foyer ventriculaire gauche

* ESV1 précoce, foyer VG

* ESV1 D sur T, foyer VG

* Paire d’ESV* Série de 5 ESV

* Série de 11 ESV

* ESV multifocales

* ESV multifocales fréquentes

* ESV2 foyer ventriculaire droit

* ESV2 précoce, foyer VD

* ESV2 D sur T, foyer VD

* Bigéminie

Trigéminie

ESV à une fréquence de 6 par minute

ESV à une fréquence de 12 par minute

ESV à une fréquence de 24 par minute

Tachycardie ventriculaire

Fibrillation ventriculaire

Fibrillation ventriculaire de demi-ampleur

Tachycardie supraventriculaire

Extrasystole auriculaire

* Extrasystole nodale

* Asystolie Battement manqué

* Rythme nodal Rythme irrégulier

Flutter auriculaire

 Fibrillation auriculaire de demi-ampleur Auriculaire

Tachycardie Bloc du premier degré

Bloc du deuxième degré

Bloc du troisième degré

Bloc de branche droite

Bloc de branche gauche

Spécifications générales

Fonctionnement : Les sorties sont facilement sélectionnées et ajustées à l’aide des commandes du panneau supérieur et du grand écran numérique à deux chiffres.

Commandes : Écran LCD: 2 lignes

Commandes : 6 touches de commande ; interrupteur marche/arrêt

Alimentation : Pile 9 V/éliminateur de pile

Boîtier : Boîtier en plastique ABS

Dimensions : 11,3 cm (L) x 7 cm (l) x 3,4 cm (H)

Poids : 0,4 kg (0,9 lb)

Température :

Fonctionnement : 15 °C à 35 °C (59 °F à 95 °F)

Stockage : 0 °C à 50 °C (32 °F à 122 °F)

Références/descriptions des articles

PS410 Simulateur de patient PS410

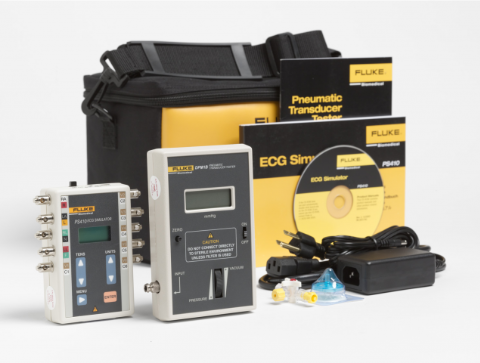

Ensemble PS410/DPM1B Kit PS410/DPM1B (comprend le PS410, le DPM1B, tous les accessoires et une mallette de transport personnalisée)

Accessoires standard

MANUEL: Manuel d’utilisation du PS410 (imprimé)

CD-ROM Manuel d’utilisation du PS410 (CD)

BE-UNVSL-IEC320C14 Éliminateur de batterie 100 V CA à 240 V CA Pile 9 V

Accessoires en option

17024 Adaptateur banane universel

17191 Mallette de transport, poche simple

17192 Mallette de transport, double poche
